¶ Задание
¶ 4. Настройте коммутацию в сегменте HQ следующим образом:
- Трафик HQ-SRV должен принадлежать VLAN 100
- Трафик HQ-CLI должен принадлежать VLAN 200
- Предусмотреть возможность передачи трафика управления в VLAN 999
- Реализовать на HQ-RTR маршрутизацию трафика всех указанных VLAN с использованием одного сетевого адаптера ВМ/физического порта
Сведения о настройке коммутации внесите в отчёт
¶ Реализация
Настройка
сегментации VLANпроизведена при настройке IP адресации на интерфейсах впункте 1 задания.
Модуль ядра 8021qдля Linux необходим для поддержки виртуальных локальных сетей (VLAN) на основе стандартов IEEE 802.1Q/802.1ad. Этот модуль позволяет ядру обрабатывать сетевые пакеты с VLAN-тегами, что необходимо для настройки VLAN-интерфейсов.

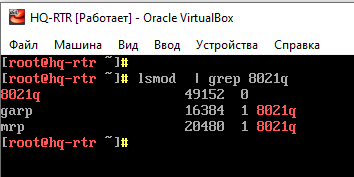

Проверяем, что модуль ядра 8021q загружен и включен, с помощью команды
# lsmod | grep 8021q
Если модуль не загружен, его можно загрузить вручную с помощью команды
# modprobe 8021q

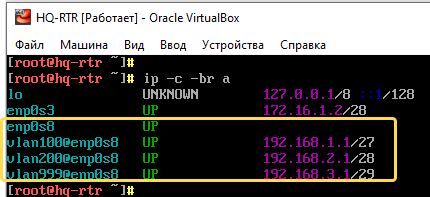

Проверяем VLAN на интерфейсе enp0s8 HQ-RTR
# ip –c –br a

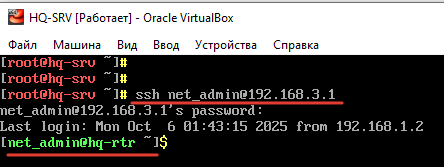

Проверяем возможность передачи трафика управления в VLAN 999
Подключаемся по SSH с HQ-SRV к HQ-RTR по IP адресу VLAN999
