¶ Модуль 1. Настройка сетевой инфраструктуры
¶ Задание

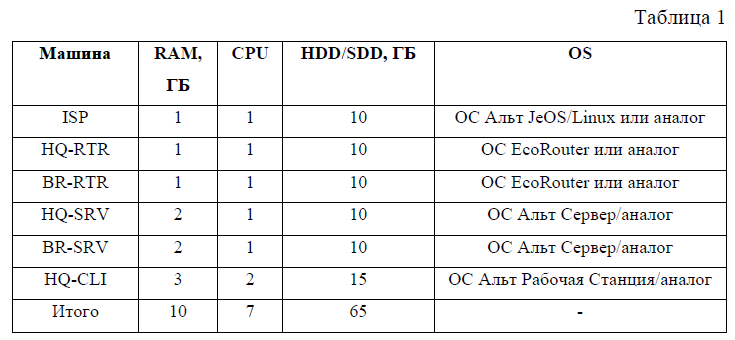

Необходимо разработать и настроить инфраструктуру информационно-коммуникационной системы согласно предложенной топологии (см. Рисунок 1). Задание включает базовую настройку устройств:
- присвоение имен устройствам,
- расчет IP-адресации,
- настройку коммутации и маршрутизации.
В ходе проектирования и настройки сетевой инфраструктуры следует вести отчет о своих действиях, включая таблицы и схемы, предусмотренные в задании. Итоговый отчет должен содержать одну таблицу и пять отчетов о ходе работы. Итоговый отчет по окончании работы следует сохранить на диске рабочего места.
¶ 1. Произведите базовую настройку устройств
- Настройте имена устройств согласно топологии. Используйте полное доменное имя
- На всех устройствах необходимо сконфигурировать IPv4
- IP-адрес должен быть из приватного диапазона, в случае, если сеть локальная, согласно RFC1918
- Локальная сеть в сторону HQ-SRV(VLAN100) должна вмещать не более 64 адресов
- Локальная сеть в сторону HQ-CLI(VLAN200) должна вмещать не более 16 адресов
- Локальная сеть в сторону BR-SRV должна вмещать не более 32 адресов
- Локальная сеть для управления(VLAN999) должна вмещать не более 8 адресов

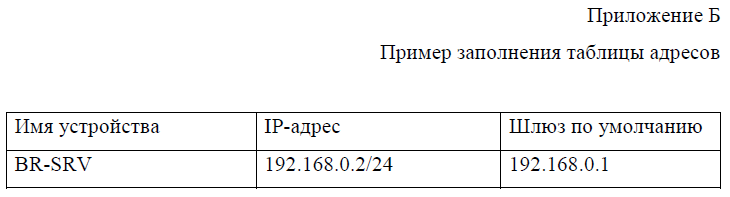

- Сведения об адресах занесите в отчёт, в качестве примера используйте Таблицу 3
¶ 2. Настройка ISP
- Настройте адресацию на интерфейсах:
- Интерфейс, подключенный к магистральному провайдеру, получает адрес по DHCP
- Настройте маршруты по умолчанию там, где это необходимо
- Интерфейс, к которому подключен HQ-RTR, подключен к сети 172.16.4.0/28
- Интерфейс, к которому подключен BR-RTR, подключен к сети 172.16.5.0/28
- На ISP настройте динамическую сетевую трансляцию в сторону HQ-RTR и BR-RTR для доступа к сети Интернет
¶ 3. Создание локальных учетных записей
- Создайте пользователя sshuser на серверах HQ-SRV и BR-SRV
- Пароль пользователя sshuser с паролем P@ssw0rd
- Идентификатор пользователя 1010
- Пользователь sshuser должен иметь возможность запускать sudo без дополнительной аутентификации.
- Создайте пользователя net_admin на маршрутизаторах HQ-RTR и BR-RTR
- Пароль пользователя net_admin с паролем P@$$word
- При настройке на EcoRouter пользователь net_admin должен обладать максимальными привилегиями
- При настройке ОС на базе Linux, запускать sudo без дополнительной аутентификации
¶ 4. Настройте на интерфейсе HQ-RTR в сторону офиса HQ виртуальный коммутатор:
- Сервер HQ-SRV должен находиться в ID VLAN 100
- Клиент HQ-CLI в ID VLAN 200
- Создайте подсеть управления с ID VLAN 999
- Основные сведения о настройке коммутатора и выбора реализации разделения на VLAN занесите в отчёт
¶ 5. Настройка безопасного удаленного доступа на серверах HQ-SRV и BR-SRV:
- Для подключения используйте порт 2024
- Разрешите подключения только пользователю sshuser
- Ограничьте количество попыток входа до двух
- Настройте баннер «Authorized access only»
¶ 6. Между офисами HQ и BR необходимо сконфигурировать ip туннель
- Сведения о туннеле занесите в отчёт
- На выбор технологии GRE или IP in IP
¶ 7. Обеспечьте динамическую маршрутизацию: ресурсы одного офиса должны быть доступны из другого офиса. Для обеспечения динамической маршрутизации используйте link state протокол на ваше усмотрение.
- Разрешите выбранный протокол только на интерфейсах в ip туннеле
- Маршрутизаторы должны делиться маршрутами только друг с другом
- Обеспечьте защиту выбранного протокола посредством парольной защиты
- Сведения о настройке и защите протокола занесите в отчёт
¶ 8. Настройка динамической трансляции адресов.
- Настройте динамическую трансляцию адресов для обоих офисов.
- Все устройства в офисах должны иметь доступ к сети Интернет
¶ 9. Настройка протокола динамической конфигурации хостов.
- Настройте нужную подсеть
- Для офиса HQ в качестве сервера DHCP выступает маршрутизатор HQ-RTR.
- Клиентом является машина HQ-CLI.
- Исключите из выдачи адрес маршрутизатора
- Адрес шлюза по умолчанию – адрес маршрутизатора HQ-RTR.
- Адрес DNS-сервера для машины HQ-CLI – адрес сервера HQ-SRV.
- DNS-суффикс для офисов HQ – au-team.irpo
- Сведения о настройке протокола занесите в отчёт
¶ 10. Настройка DNS для офисов HQ и BR.
- Основной DNS-сервер реализован на HQ-SRV.
- Сервер должен обеспечивать разрешение имён в сетевые адреса устройств и обратно в соответствии с таблицей 2
- В качестве DNS сервера пересылки используйте любой общедоступный DNS сервер
¶ 11. Настройте часовой пояс на всех устройствах, согласно месту проведения экзамена.
